ОСНОВНИ ПРИБОР ЗА ТЕХНИЧКО ЦРТАЊЕ
Основни прибор за техничко цртање састоји се од оловака, троуглова, лењира, шестара и гумице за брисање.

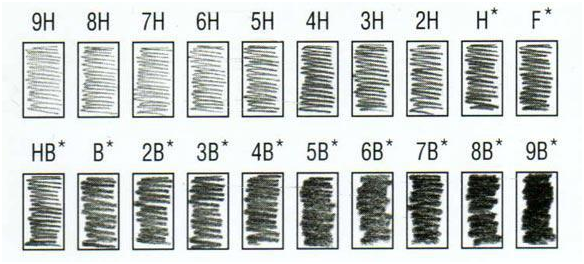

Оловке
• Према тврдоћи, разликују се меке, тврде и оловке средње тврдоће.
• Меке оловке имају ознаку B, с бројем испред ознаке који се односи на степен мекоће, нпр. 2B, 3B, 4B. Што је број уз слово B већи, оловка је мекша.
• Средње тврде оловке имају ознаку HB или F. Њих користимо за цртање и писање техничких слова.
• Тврде оловке имају ознаку H, с бројем испред ознаке, а односи се на степен тврдоће, нпр. 2H, 3H, 4H. Што је број уз ознаку већи, оловка је тврђа.

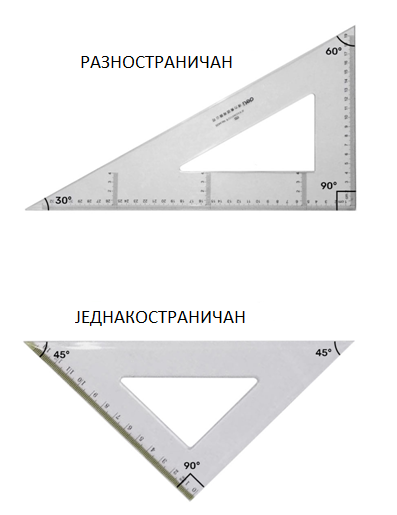

Лењири и троуглови
Лењири и троуглови служе за мерење дужина, па са једне стране имају скалу с милиметарским подељцима.служе за повлачење правих, паралелних и нормалних линија. За то се користе лењир и два правоугла троугла.
Коришћењем
два троугла заједно могуће је нацртати и друге углове осим претходно означених.Нови угао је тада сума два појединачна угла на сваком троуглу.
https://youtu.be/SJwsYGF1lTE Цртање узајамно нормалних прави
https://youtu.be/wIEURG7u3xg Паралелне и окомите праве - цртање

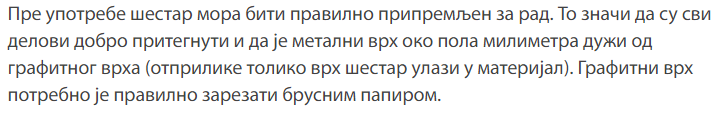

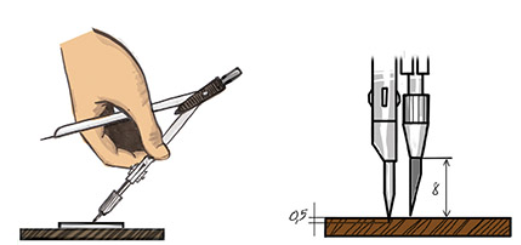

Шестар
Помоћу шестара цртамо кружнице или делове кружница. Шестар може служити и за преношење
мера с троугла или лењира на технички цртеж.

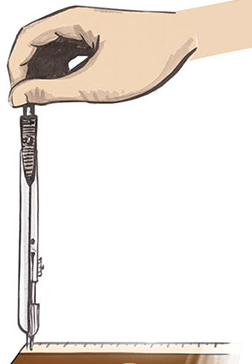

Преношење мера
Вежба 1 - Правилно цртање паралелних и нормалних линија.
У своју свеску нацртај по 5 паралелних вертикалних линија на растојању од 1 см.
У своју свеску нацртај 5 паралелних хоризонталних линија.

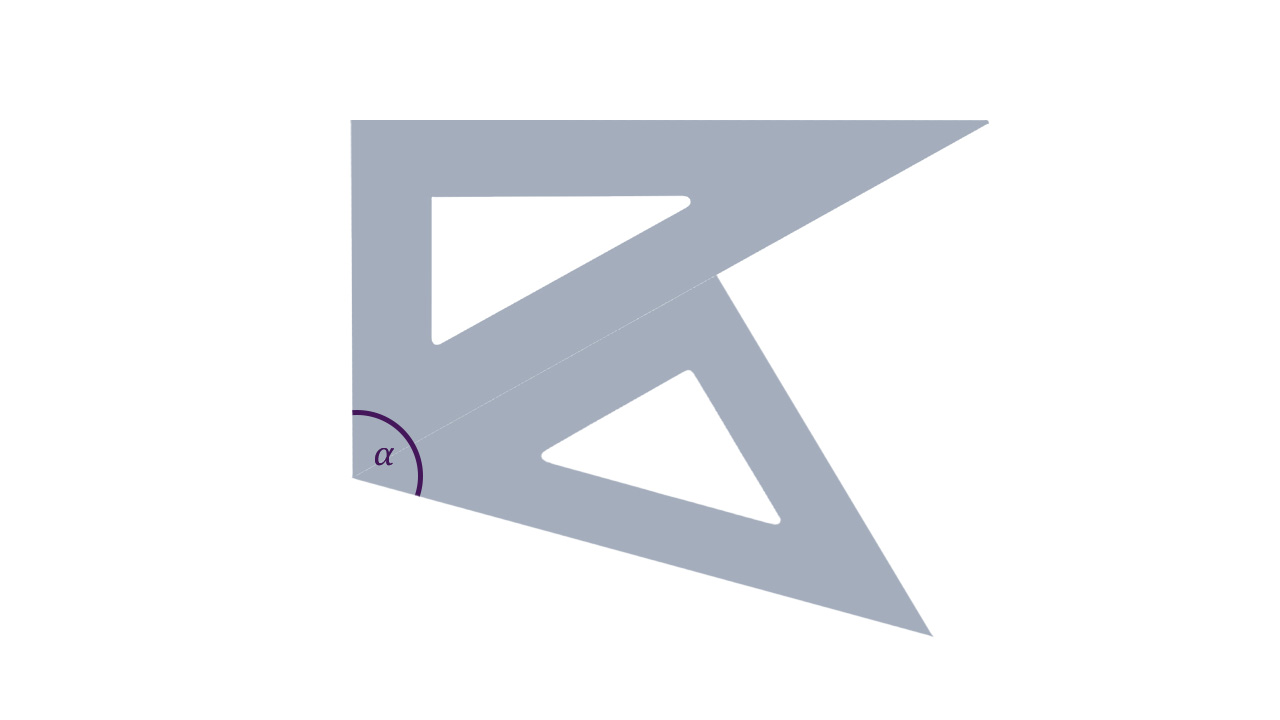

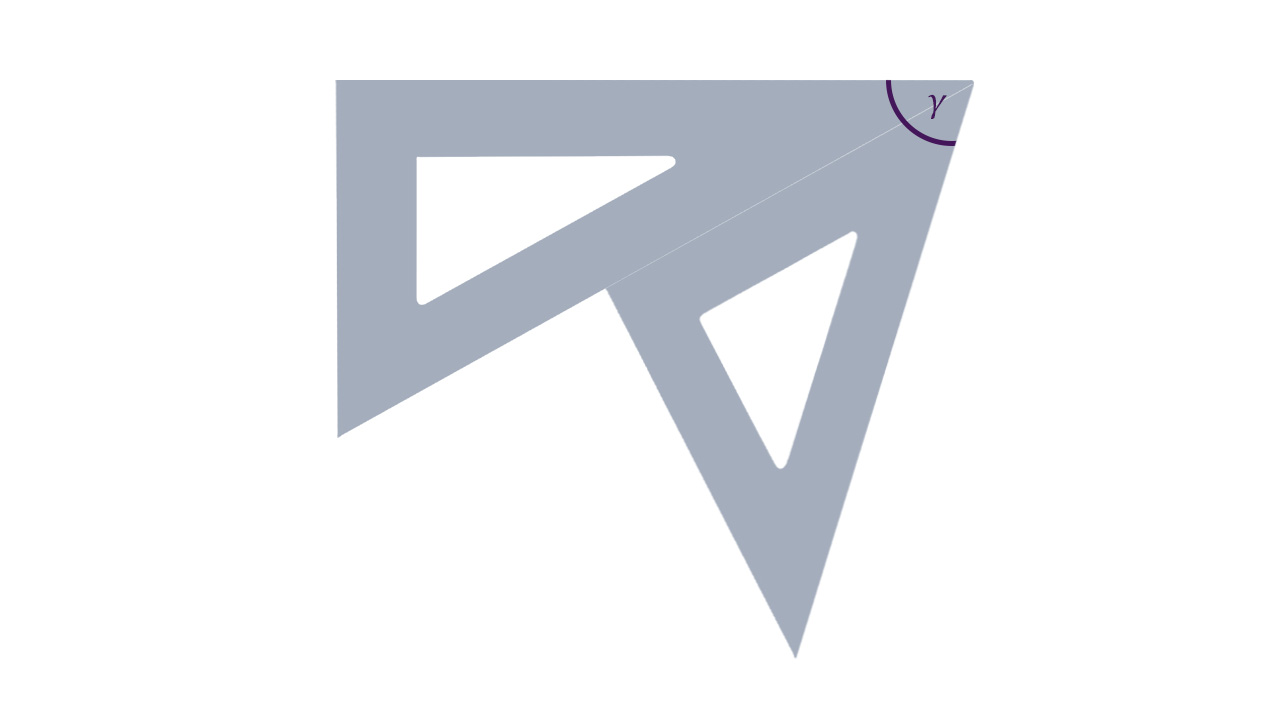

Вежба 2 - Који је угао приказан помоћу два троугла?
Погледај слику, одреди углове те одабери један од понуђених одговора.
а) 120
б) 105
в) 75
а) 120
б) 105
в) 75
а) 120
б) 105
в) 75
